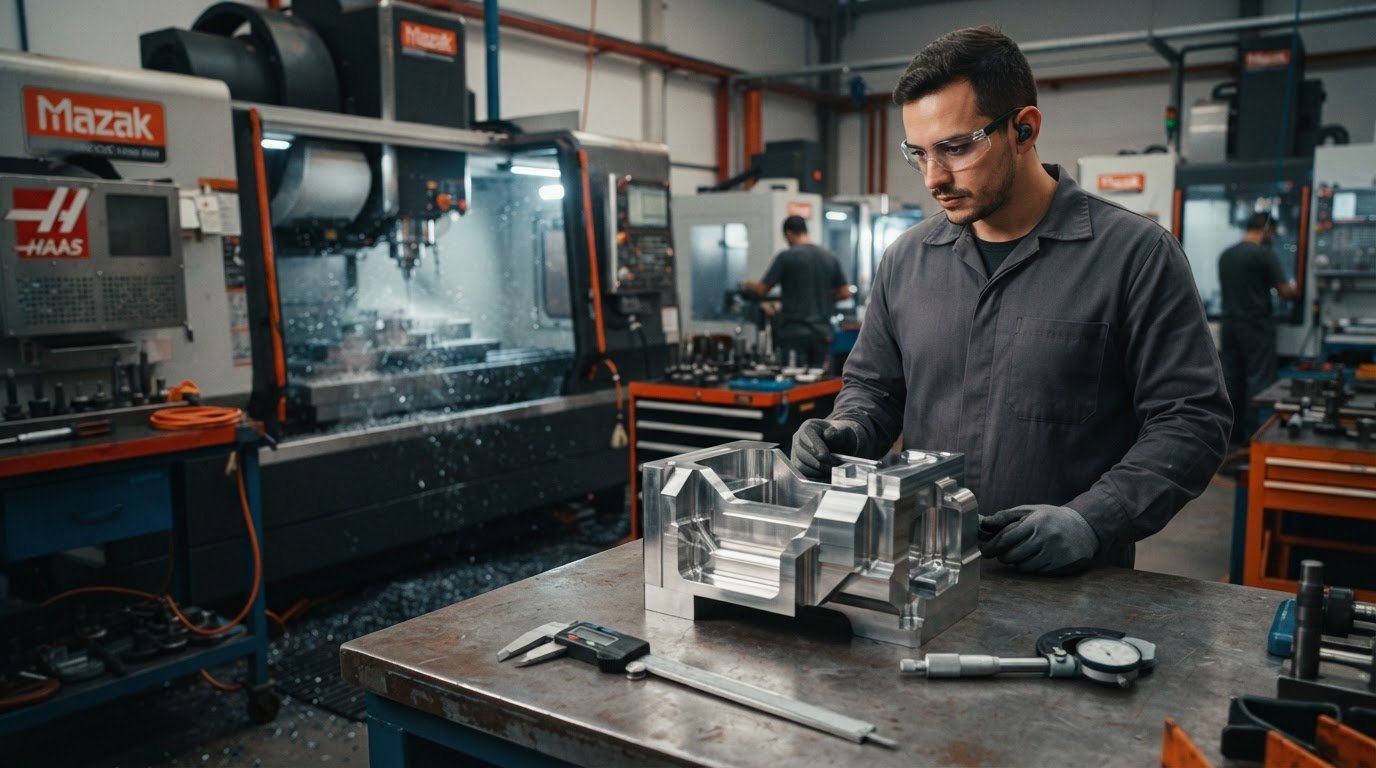

Usinagem de peças sob medida: como especificar e avaliar a fabricação

E se uma peça estiver dimensionalmente correta, mas ainda assim não funcionar na máquina? Na usinagem de peças sob medida, a precisão começa pela função do componente, não apenas pelo desenho. Uma amostra ou um projeto incompleto pode deixar dúvidas sobre material, tolerâncias e acabamento, dificultando a fabricação e a verificação da peça na aplicação.

Enviar um desenho e esperar que a peça se encaixe parece simples. Para reduzir ambiguidades, porém, é importante relacionar as características técnicas às condições reais de operação. Neste artigo, você verá quais informações compartilhar ao solicitar uma proposta e como avaliar se o processo de fabricação atende aos requisitos do componente.

Vamos abordar função e interfaces da peça, material, tolerâncias dimensionais, acabamento superficial, quantidade e critérios de inspeção. Também veremos como avaliar a capacidade técnica do fornecedor com base em informações verificáveis, em vez de afirmações genéricas. Assim, a especificação fica mais clara e a avaliação considera tanto as dimensões quanto o uso da peça no conjunto.

Quando a usinagem de peças sob medida é necessária na indústria?

A fabricação de um componente sob medida pode ser necessária quando a peça disponível não atende à função, às interfaces ou às condições de operação do conjunto. A usinagem de peças sob medida não se resume a reproduzir dimensões: parte de uma necessidade funcional e a traduz em requisitos que possam ser especificados e verificados. O processo de usinagem remove material para produzir geometrias e dimensões definidas, mas o método adequado depende das características do componente.

Antes de solicitar uma proposta, identifique se o caso é reposição de uma peça existente, adaptação dimensional para compatibilizar a montagem ou desenvolvimento de um componente novo. Em qualquer uma dessas situações, considere como a peça se conecta ao conjunto e o que precisa fazer durante a operação. Uma solução personalizada, por si só, não assegura determinado desempenho ou vida útil.

Quais demandas justificam fabricar uma peça personalizada?

Uma peça comercial padrão pode não servir quando suas dimensões não correspondem aos pontos de fixação, eixos ou alojamentos do equipamento. A fabricação sob medida também pode ser avaliada para substituir um componente descontinuado ou atender a uma alteração no conjunto. Uma amostra ajuda a entender a demanda, mas pode não revelar o material, as tolerâncias originais ou as condições de serviço.

Em aplicações industriais, eixos, engrenagens e carcaças exigem avaliação conforme sua função e integração com os demais componentes. Quanto mais crítica for a peça para a operação, mais importante é documentar cargas, movimentos, pontos de contato e exposição a fatores ambientais, como poeira, umidade ou temperatura. Esses dados orientam os requisitos e evitam decisões baseadas apenas na aparência do componente.

Como a função da peça orienta os requisitos técnicos?

Comece pelas interfaces: onde a peça é fixada, quais superfícies entram em contato com outros componentes e que movimento ou transmissão ela realiza. Depois, registre as condições que influenciam a operação, como carga e movimento. Isso ajuda a separar dimensões de referência das características que determinam encaixe, alinhamento ou contato.

A dimensão nominal é o valor indicado no projeto; o requisito funcional explica o que essa dimensão precisa permitir na montagem ou na operação. Uma cota pode ser apenas orientativa, enquanto outra precisa de controle mais rigoroso por afetar o acoplamento. Sinalize as características críticas e relacione-as à função, em vez de exigir tolerâncias estreitas sem justificativa técnica.

Na prática, uma peça sob medida é definida pela aplicação e por requisitos técnicos verificáveis, não apenas pela geometria. Esse princípio torna a solicitação mais clara para quem avalia o desenho ou a amostra e aproxima a necessidade operacional das condições de fabricação.

Como definir tolerâncias, material e acabamento da peça usinada?

Uma especificação consistente relaciona cada característica da peça à sua função. Na usinagem de peças sob medida, definir tolerâncias sem considerar montagem e operação pode gerar exigências desnecessárias ou deixar sem controle uma dimensão importante para o conjunto. A engenharia responsável deve estabelecer os requisitos com base no desenho e na aplicação. O fornecedor deve, então, confirmar se o processo e a inspeção propostos são compatíveis com eles.

Como especificar tolerâncias dimensionais e geométricas?

Destaque no desenho as dimensões que controlam encaixe, alinhamento ou contato. Conforme a peça, isso pode incluir diâmetros e comprimentos, além de requisitos geométricos como concentricidade, alinhamento ou planicidade. Diferencie essas características críticas das cotas de referência e indique quais devem ser verificadas durante a fabricação.

Tolerâncias mais restritivas podem exigir uma avaliação específica do processo e do método de inspeção. Evite valores genéricos e pedidos de “máxima precisão” sem explicar a necessidade. Relacione cada característica à sua função: por exemplo, informe se um diâmetro determina o ajuste com outro componente ou se uma superfície precisa manter contato uniforme. Depois, confirme com o fornecedor como cada requisito será medido.

Como escolher material e acabamento superficial?

A seleção do material deve considerar os esforços e o ambiente de operação. Cargas, abrasão, risco de corrosão, temperatura e contato com componentes acoplados podem influenciar a escolha. Informe o material indicado no projeto ou, se ainda estiver em análise, compartilhe as condições de uso para que a engenharia responsável avalie alternativas. Não presuma que materiais diferentes sejam equivalentes.

Acabamento superficial e precisão dimensional são requisitos distintos. O primeiro descreve a condição da superfície; a segunda define o controle das dimensões e da geometria. Uma peça pode atender às cotas e ainda não ter o acabamento adequado para uma região de contato ou deslizamento. Especifique tratamentos ou revestimentos quando houver justificativa técnica e validação para a aplicação.

Para orientar a análise técnica, reúna no desenho ou na solicitação:

• dimensões críticas e características geométricas a controlar;
• material definido ou condições de operação relevantes;
• superfícies funcionais e acabamento requerido;
• critérios de inspeção ou documentação aplicáveis.

Se a fabricação considerar usinagem CNC, o Controle Numérico Computadorizado (CNC) descreve o controle da máquina por instruções programadas. O uso de CNC, por si só, não confirma que todos os requisitos da peça serão atendidos: também é preciso avaliar o processo, as tolerâncias e a verificação. Para conhecer as opções de usinagem industrial CNC e fabricação de peças, consulte a GearTech.

Como comparar processos e verificar a qualidade da usinagem sob medida?

A qualidade não depende apenas do processo escolhido ou do tipo de máquina utilizado. Para comparar propostas de usinagem de peças sob medida, relacione a geometria do componente aos requisitos do desenho e confirme como as características críticas serão verificadas. Considere também o material e a sequência de operações, pois esses fatores influenciam a escolha do método e o controle do resultado.

Qual processo de usinagem pode atender cada geometria?

O torneamento costuma ser considerado para peças com geometria rotativa, como eixos e superfícies cilíndricas. O fresamento pode produzir superfícies planas, ranhuras e outras formas compatíveis com a geometria e a fixação da peça. A retífica pode ser indicada como etapa de acabamento quando os requisitos dimensionais ou superficiais justificarem esse processamento. A equipe técnica deve avaliar em conjunto o processo, o material e a sequência de operações.

Essas referências não substituem a análise do componente. Uma peça pode exigir mais de uma operação, e a escolha depende de fatores como acesso às superfícies, características do material e requisitos acordados. Em vez de selecionar um fornecedor apenas pelo tipo de máquina disponível, pergunte como o processo proposto permite atingir e controlar as especificações do desenho.

O que verificar antes de aceitar a peça fabricada?

Compare a peça com os critérios definidos antes da fabricação. Confira primeiro as dimensões críticas e as interfaces que determinam a montagem; depois, avalie o acabamento superficial especificado e a identificação do componente. Combine com o fornecedor quais instrumentos, registros e critérios de aceitação serão usados, considerando a criticidade da peça e os requisitos acordados.

O método de inspeção precisa ser adequado à característica avaliada. Um diâmetro exige um instrumento dimensional apropriado, enquanto alinhamento ou planicidade podem demandar outro método. Quando aplicável, solicite registros das medições das características críticas, em vez de depender de uma declaração genérica de conformidade.

• Dimensões e geometria: verifique as cotas críticas e os requisitos geométricos indicados no desenho.
• Interfaces: confira as superfícies de encaixe, fixação e contato importantes para a montagem.
• Acabamento e identificação: compare as superfícies funcionais com o acabamento especificado e confirme a identificação da peça.
• Registros: solicite evidências de inspeção proporcionais aos critérios acordados.

Uma tolerância deve ser avaliada junto com o processo capaz de produzi-la e o método adequado para verificá-la. Definir esses três elementos antes da fabricação torna a aceitação mais objetiva e reduz divergências entre o desenho, a proposta e a peça produzida.

Quais informações enviar para solicitar usinagem de peças sob medida?

Uma solicitação bem documentada permite analisar a peça conforme a aplicação, as características de fabricação e os critérios de recebimento. Para iniciar a avaliação de usinagem de peças sob medida, reúna o desenho ou os dados disponíveis e explique o que o componente precisa fazer no conjunto. Fotos e amostras complementam a documentação, mas não substituem dimensões, tolerâncias e especificações técnicas.

Como preparar o desenho ou a documentação disponível?

Envie um desenho legível, com unidades de medida e identificação da revisão vigente. Destaque as dimensões funcionais e as interfaces de montagem, como pontos de fixação e superfícies de contato. Registre o material, o tratamento e o acabamento quando estiverem especificados ou forem conhecidos. Não preencha informações ausentes com suposições.

Se houver apenas uma amostra, informe seu estado e histórico, quando disponíveis. Desgaste, deformações ou danos podem interferir na comparação dimensional e não representar as dimensões originais do componente. Fotografias de diferentes ângulos e imagens do conjunto instalado também ajudam a mostrar interfaces e falhas observadas.

Como descrever aplicação, lote e critérios de recebimento?

Informe a função da peça, o equipamento ou conjunto em que será instalada, a quantidade desejada e se a demanda é de reposição ou de um componente novo. Quando disponíveis, descreva cargas, movimentos e condições ambientais. Relate falhas anteriores de forma objetiva, indicando onde ocorreram e quais sinais foram observados, sem atribuir causas que ainda não foram verificadas.

Antes do início da fabricação, alinhe quais características serão inspecionadas e quais documentos devem acompanhar a entrega, conforme o desenho e os requisitos acordados. Use esta lista para organizar as informações:

• desenho atualizado, unidades e revisão;
• material, tratamento e acabamento conhecidos ou especificados;
• quantidade e finalidade, reposição ou novo projeto;
• fotos ou amostra, com observações sobre estado e desgaste;
• condições de operação, interfaces e falhas observadas;
• dimensões críticas e critérios de inspeção e recebimento.

Com esses dados, a equipe técnica pode esclarecer dúvidas antes de definir a proposta e avaliar se as informações são suficientes para orientar a fabricação. Para encaminhar uma demanda de usinagem CNC e fabricação de peças, organize os arquivos e os dados de aplicação para análise.

Como a GearTech atende projetos de usinagem de peças sob medida?

A GearTech Engenharia Industrial atende indústrias em todo o Brasil com usinagem CNC, caldeiraria industrial e fabricação de componentes sob demanda. Em projetos de usinagem de peças sob medida, a análise parte das informações disponíveis sobre o componente, sua aplicação e os requisitos técnicos definidos pelo cliente. Dessa forma, considera a função da peça no conjunto, além de sua geometria, e os critérios que orientarão a fabricação e a verificação.

Que capacidades podem apoiar uma demanda industrial personalizada?

A empresa realiza usinagem em tornos e centros CNC para peças de pequeno, médio e grande porte. A adequação do processo depende da geometria e dos requisitos da peça, que precisam ser avaliados tecnicamente. Quando o projeto inclui componentes fabricados por caldeiraria, a GearTech oferece processos de corte, dobra, solda e conformação, que podem integrar uma demanda conforme a necessidade.

Para componentes desgastados ou conjuntos mecânicos, a recuperação pode ser considerada quando corresponder ao problema apresentado. Fabricação e recuperação atendem a necessidades diferentes. Por isso, a análise deve esclarecer se a solicitação envolve produzir uma peça nova, adaptar um componente ou avaliar uma peça existente. A GearTech também atende demandas para aplicações industriais e de mineração, com base nos dados fornecidos para cada projeto.

Como iniciar a avaliação técnica de uma peça?

Para permitir uma análise objetiva, reúna os materiais disponíveis e organize as informações essenciais antes de encaminhar a solicitação:

• desenho técnico atualizado ou amostra, acompanhados de fotos quando disponíveis;
• material especificado ou conhecido, além de acabamento e tratamento, se aplicáveis;
• quantidade solicitada e indicação de reposição, adaptação ou novo projeto;
• função da peça, conjunto em que será instalada e condições de operação conhecidas;
• dimensões críticas, requisitos de inspeção e critérios de recebimento.

Com esses dados, a equipe pode avaliar a documentação, a aplicação, a viabilidade de fabricação e os critérios técnicos antes de confirmar uma proposta. Se faltarem informações, sinalize as dúvidas em vez de estimar medidas ou requisitos sem validação. Esse cuidado é especialmente importante para componentes sujeitos a desgaste ou esforços operacionais, pois a decisão depende das condições reais de uso e das especificações disponíveis.

Para encaminhar desenho, amostra e requisitos para avaliação técnica, compartilhe os dados do seu projeto com a equipe GearTech.

Leve os requisitos da peça para uma avaliação técnica

Uma fabricação previsível começa pela função do componente e por requisitos que possam ser analisados: dimensões críticas, material, acabamento e condições de operação. Na usinagem de peças sob medida, as tolerâncias devem corresponder à montagem e à aplicação, e o processo e a inspeção precisam ser compatíveis com o que foi especificado.

Ao solicitar uma proposta, reúna desenho atualizado ou amostra, quantidade, interfaces, dados de operação e critérios de recebimento conhecidos. Essas informações ajudam a esclarecer se a demanda envolve reposição, adaptação ou desenvolvimento de uma peça e permitem avaliar a alternativa de fabricação. Usinagem CNC, caldeiraria industrial e recuperação de componentes atendem a necessidades diferentes, conforme o projeto e o estado do conjunto.

A GearTech Engenharia Industrial atende indústrias em todo o Brasil com essas soluções. Envie o desenho, a amostra e os requisitos da sua peça para uma avaliação técnica. Com dados organizados e critérios claros, sua equipe pode avançar na análise com mais segurança e alinhamento técnico.

Perguntas frequentes sobre usinagem de peças sob medida

Como solicitar a usinagem de uma peça sob medida?

Para solicitar a usinagem de peças sob medida, envie um desenho técnico atualizado ou uma amostra e descreva a função do componente no conjunto. Informe também o material conhecido, a quantidade, as dimensões críticas, as condições de operação e os critérios de inspeção disponíveis. Esses dados ajudam a equipe técnica a avaliar a aplicação e os requisitos de fabricação. Se alguma informação estiver ausente, indique a dúvida em vez de presumir um valor.

É possível fabricar uma peça usinada a partir de uma amostra?

Sim, uma amostra pode apoiar a análise e a fabricação, mas nem sempre revela todas as especificações necessárias. Desgaste, deformação ou dano podem alterar suas dimensões em relação ao projeto original. Sempre que possível, envie também fotos do componente instalado, informações sobre o material e dados de montagem e operação. A equipe técnica deve avaliar se a amostra permite definir os requisitos ou se são necessárias medidas e informações complementares.

Como definir a tolerância dimensional de uma peça industrial?

A tolerância deve ser definida conforme a função da dimensão, o encaixe com outros componentes e os requisitos documentados de operação. Destaque no desenho as cotas que controlam montagem, alinhamento ou contato e diferencie-as das dimensões de referência. Não adote valores mais restritivos sem justificativa funcional. A engenharia responsável deve estabelecer os limites aplicáveis e confirmar com o fabricante se o processo e o método de inspeção podem atendê-los.

Qual é a diferença entre torneamento CNC e fresamento?

O torneamento CNC é indicado principalmente para geometrias rotativas, como superfícies cilíndricas de um eixo. No fresamento, a ferramenta rotativa remove material para formar superfícies planas, ranhuras e outras geometrias compatíveis com a fixação e o processo. A escolha não depende apenas do nome da máquina: deve considerar a forma da peça, o material, as tolerâncias e o acabamento requerido. Algumas peças podem exigir mais de uma operação.

Como verificar se uma peça usinada atende ao desenho técnico?

Compare a peça com a revisão vigente do desenho e confira as dimensões críticas, as características geométricas, as interfaces e o acabamento especificado. Antes da fabricação, combine quais métodos e instrumentos serão usados, quais critérios determinam a aceitação e que registros de inspeção serão fornecidos. A verificação precisa corresponder aos requisitos acordados. Uma declaração genérica de conformidade não substitui a avaliação das características relevantes para montagem e operação.

Que informações preciso enviar para cotar uma peça sob medida?

Encaminhe um desenho atualizado com unidades e revisão, o material conhecido ou especificado, a quantidade e a finalidade da peça. Descreva o conjunto em que será instalada, as condições de operação e as dimensões consideradas críticas. Acrescente fotos ou uma amostra, se disponíveis, e informe os requisitos de inspeção e recebimento. Esses dados permitem analisar a demanda de usinagem de peças sob medida e esclarecer dúvidas antes de preparar uma proposta.

A usinagem CNC atende peças de diferentes dimensões e lotes?

A usinagem CNC pode ser considerada para peças de diferentes dimensões e quantidades, desde que a geometria e os requisitos sejam compatíveis com o processo e a capacidade produtiva disponível. A GearTech usina peças de pequeno, médio e grande porte em tornos e centros CNC. A viabilidade de cada projeto e lote precisa ser avaliada tecnicamente com base no desenho, no material, na quantidade e nos critérios de fabricação.
